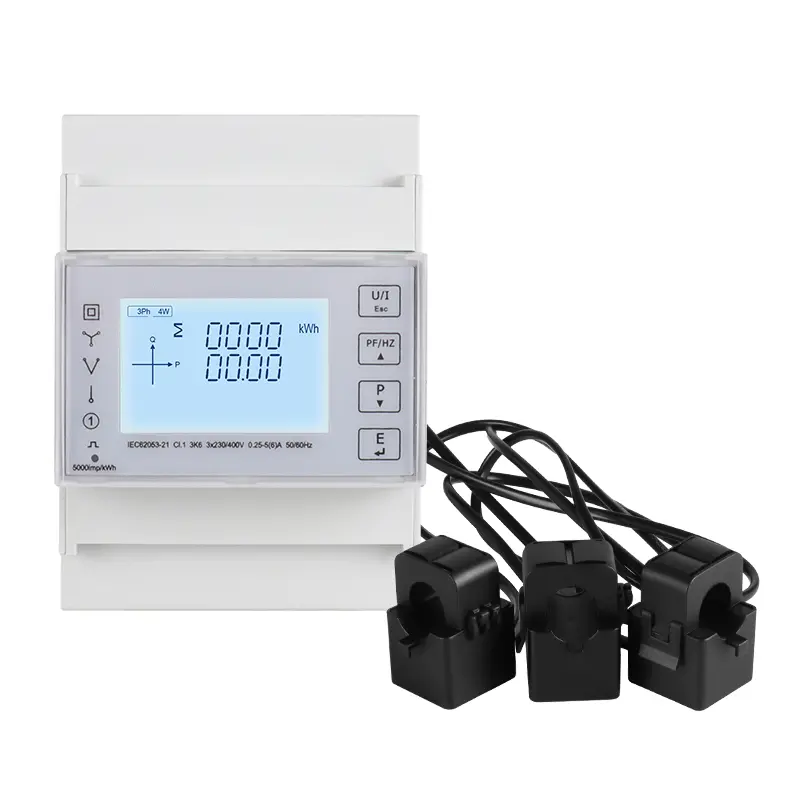

3P 4W Hög Precision Mätning DIN RAIL SMAT METER
  • 3P 4W Hög Precision Mätning DIN RAIL SMAT METER3P 4W Hög Precision Mätning DIN RAIL SMAT METER

3P 4W Hög Precision Mätning DIN RAIL SMAT METER

Xinkong Electrical är en professionell 3P 4W High Precision Measurement Din Rail Energy Smart Meter tillverkare och leverantör i Kina. Vi har varit specialiserade på mätning i många år. Våra produkter har en bra prisfördel och täcker de flesta av de sydöstra och Mellan Asien-marknaderna. Vi ser fram emot att bli din långsiktiga partner i Kina.

Skicka förfrågan

Produktbeskrivning

3P 4W Hög Precision Mätning DIN RAIL ENERGY SMART METER IS DIN RAIL INSTALLATION MUIL-FUNCTION ENERGY METER.DENNA PRODUKTER KAN stödja mätning och analys av olika kraftparametrar, såsom spänning, ström, Four Quadrant Power parametrar, effektfaktor etc.; Under tiden De kan också tillhandahålla the measurement of multiple electric energy parameters, such as two way active energy, reactive energy, monthly and daily electricity consumption statistics.This series of products also can support the analysis of electric power parameter measurement in  1P2W  and 3P4W grid environment,  is  suitable for  power  monitoring  for  photovoltaic  inverter,  new  energy  electricity consumption statistic analysis, real time power monitoring and a variety of other environments, has the multi-function, high stability och långa livsegenskaper. Denna serie produkter med Rs485 -kommunikationsgränssnitt, maximalt baudhastighet Support 38400 bps, Supporting Modbus RTU -kommunikationsprotokoll. Det kan enkelt inse funktionen för att läsa fjärrdata och anta utformningen av storskärm LCD och beröringskänslig nyckel, som enkelt kan utföra den lokala vyn och ställa in drift av varitetsparametrar. Produkten har funktionen av lösenordsskydd, vilket säkerställer produktens datasäkerhet.



3P 4W Hög Precision Mätning DIN Rail Energy Smart Meter är utformad för elektrisk energiövervakning av fotovoltaisk inverterare, statistisk analys av ny energiförbrukning av energi, kraftövervakningsbehov för kraftsystemverktyg och intelligenta byggnader.  Dess kompletta kommunikationsfunktion är mycket lämplig för olika styrsystem, SCADA -system och Energihanteringssystem.



Egenskaper

Maximal ström 100adirect Access

DIN -järnvägsmontering, standard 4 -modulbredd.

Multifunktionsparametermätning, ger spänning, ström, aktiv effekt, reaktiv kraft, uppenbar kraft, kraft Faktor, fasvinkel, etc.

Tillhandahålla en mängd statistiska data och lokala lagringsfunktioner, såsom tvåvägseffekt, efterfrågan och andra statistiska data. Ge statistik för elförbrukning av elförbrukning under de senaste 12 månaderna och daglig elförbrukningsstatistik under de senaste 31 dagarna

Support RS485 kommunikationsfunktion, baudfrekvens upp till 38400 bps, support Modbus RTU -protokollet.

Stöder ett OptoCoupler Pulse -utgångsgränssnitt och utgångsparametrar kan ställas in.

LCD -uppdateringstid är 1 sekund, Supportmanual eller automatisk Scroll -display (konfigurerbar)



Parametrar

1. Enheten kan mäta och visa

Momentan RMS Värderingar

Nuvarande

Per fas, neutral

Spänning

L-l, l-n

Frekvens

45 till 65Hz

Aktiv kraft

Total och per fas

Kraftfaktor

Total och per fas

Energi Värden (inkludera: import, export, import + export)



Aktiv energi

0 till 9999999.999 KWH

Multi -Tariff Active Energy (T1 - T4)

0 till 9999999.999 KWH

2. Enheten kan mäta och kommunikation läst

Energi Värderingar

Uppenbar energi (total)

0 till 99999999999 jäst

Multitalande reaktiv Energi (T1 - T4)

0 till 9999999.999 Kvarh, inkluderar: import, export, import+export

Månadlig elförbrukning under de senaste 12 månaderna

Total aktiv energi

Intervall: 0 till 9999999.999 KWH

Daglig energiförbrukning de senaste 31 dagarna

Total aktiv energi

Intervall: 0 till 9999999.999 KWH

3. Enheten kan fastställas

Klassskurs

Modbusadress, baudhastighet, paritetsbit, stopp bit

Systemkonfigurationsklass

Användarlösenord (HMI), kraftsystemtyp

Pulsutgångsklass

Pulsutgångstyp, pulsutgångsbredd, pulsutgångshastighet

Tidsklass

Automatisk rullningsdisplayid, bakgrundsbelyst tid, systemtid (RTC), tariff tid



Specifikation

Elektrisk Egenskaper

Typ av mätning

RMS inklusive harmonik på AC -systemet, Support 1P2W, 3P3W, 3P4W









Mätnoggrannhet

Spänning, ström

Klass 0.5, enligt IEC 61557-12

Aktiv kraft

Klass 1 / 0,5, enligt IEC 61557-12

Reaktiv kraft

Klass 2, enligt IEC 61557-12

Uppenbar kraft

Klass 1, enligt IEC 61557-12

Aktiv energi

Klass 1 / 0,5S, enligt IEC 62053-22, IEC 61557-12

Reaktiv energi

Klass 2, enligt IEC 62053-23, IEC 61557-12

Kraftfaktor

Klass 1, enligt IEC 61557-12

Frekvens

Klass 0.2, enligt IEC 61557-12

Harmonisk distorsion

Klass 2, enligt IEC 61557-12

Datauppdateringsfrekvens

1 sekund. Valfri 100 ms





Ingångsspänning

Flotage mjälte (en)

230 VAC (L-N) / 400 VAC (L-L)

Direktanslutning

Mätt intervall: 85 till 275 VAC (L-N), 85 ~ 480 VAC (L-L)

Frekvensområde

45 till 65 Hz

Överbelastningskapacitet

2*un i 1 sekund

Inmatning

Uppmätt sortiment

0,005 till 100 A, basström (IB) är 10a

Överbelastningskapacitet

30*IMAX i 0,01 sekund









Pulsutgång

Gränssnittstyp

OPTOCOUPLER

Pulskonstant

400/100/10/1 IMP / KWH (KVARH) (konfigurerbar)

Pulsbredd

60/100/200 millisekunder (konfigurerbar), standard är 100millisekunder

Pulsutgångstyp

Importera/export/total aktiv energi,

Importera/export/total reaktiv energi (Konfigurerbar)

Klass

Klass A, enligt IEC 62053-31

Ingångsspänning

5 ~ 27 VDC

Pulsindikatorlampa på panelen

Pulskonstant är 400imp/kwh

Realtidsklocka noggrannhet

0,5 s/d



Mekanisk Egenskaper

IP -skyddsgrad (IEC 60529)

Designad till IP51 Front Display, IP30 Meter Body

Dimensioner (w x h x d)

99 x 71 x 65 mm

Monteringsläge

Din järnvägsmontering

Material av meterfodral

UL 94 V-0

Miljö Egenskaper

Driftstemperatur

-25 till+55 ℃

Lagringstemperatur

-40 till+80 ℃

Fuktighet

<90%, icke-kondensering

Föroreningsgrad

2

Höjd över havet

Upp till 2000m

Vibration

10 Hz till 150Hz, IEC 60068-2-6

Elektromagnetisk Egenskaper

Elektrostatisk urladdning

Nivå 4, enligt IEC 61000-4-2 (1)

Immunitet mot utstrålade fält

Nivå 3, enligt IEC 61000-4-3 (1)

Immunitet mot elektriska snabba transienter

Nivå 4, enligt IEC 61000-4-4 (1)

Immunitet mot överspänningar

Nivå 4, enligt IEC 61000-4-5 (1)

Immunitet att genomföra störningar

Nivå 3, enligt IEC 61000-4-6 (1)

Immunitet mot magnetfält

IEC 61000-4-8 (1)

Immunitet mot spänningsdopp

IEC 61000-4-11 (1)

Utstrålade utsläpp

Klass B, enligt EN55011

Dirigerade utsläpp

Klass B, enligt EN55011

Harmonik

IEC 61000-3-2 (1)

(1): Experimenttestet utförs enligt kvalitetskraven för industriella kvalitetsprodukter i IEC61326-1

Säkerhet

Mätkategori

Cat III, enligt IEC 61010-1

Överspärrkategori

Cat III, enligt IEC 61010-1

Isolering

AC -spänningstest: 4kV i 1 minut

Impulsspänningstest: 6kV - 1,2/50μs vågform

Skyddsklass

II, enligt IEC61010-1

Kommunikation

Gränssnitt Standard och protokoll

2-tråds Rs485, Modbus RTU

Buad rate

1200 till 38400 bps, standard är 9600 bps

Paritetsbit

Ingen, jämn, udda, standard är ingen

Bit

1 eller 2, standard är 1

Resterid

<100ms

Överföringsläge

halvduplex

Sändningsavstånd

Upp till 1000 m

Max. Bussbelastning

64 st

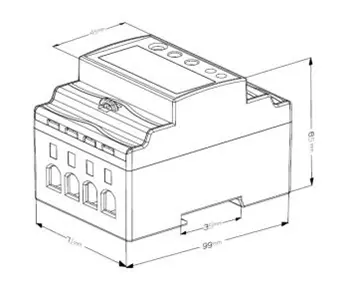

Installationsdimensioner
