Tre fas fyra trådar skena multifunktionsenergi smart mätare

Xinkong Electrical är en professionell trefas fyra trådar med multifunktion Energimätare och leverantör av tre faser i Kina. Vi har varit specialiserade på mätning i många år. Våra produkter har en bra prisfördel och täcker de flesta av de sydöstra och Mellan Asien-marknaderna. Vi ser fram emot att bli din långsiktiga partner i Kina.

Skicka förfrågan

Produktbeskrivning

TRE FASS FOUR FOUR WIRE DIN RAIL MULTIFUNCTION ENERGY SMART METER IS DIN RAIL INSTALLATION MUIL-FUNCTION ENERGY METER.DENS PRODUKTER KAN stödmätning och analys av olika effektparametrar, såsom spänning, ström, den fyra kvadrantkraften parametrar, effektfaktor etc.; Under tiden De kan också tillhandahålla Mätning av flera elektriska energiparametrar, såsom tvåvägsaktiv energi, reaktiv energi, månatlig och daglig elförbrukningsstatistik. Denna serie av produkter kan också stödja analysen av elektriska kraftparametermätning i 1P2W och 3P4W rutnätmiljö, är lämplig för kraftövervakning för fotovoltaisk inverter, ny energiförbrukning statistik, statistik, verklig kraftövervakning och en variation av andra, har en multmiljö, HAS MELTIKTILLA MILIAGE, HAS MELTIKTILLERA MILIAGE, STATION, SPECIALITY, och långa livsegenskaper. Denna serie produkter med Rs485 -kommunikationsgränssnitt, maximalt baudhastighet Support 38400 bps, Supporting Modbus RTU -kommunikationsprotokoll. Det kan enkelt inse funktionen för att läsa fjärrdata och anta utformningen av storskärm LCD och beröringskänslig nyckel, som enkelt kan utföra den lokala vyn och ställa in drift av varitetsparametrar. Produkten har funktionen av lösenordsskydd, vilket säkerställer produktens datasäkerhet.

Three Phase Four Wire Din Rail Multifunktion Energy Smart Meter är utformad för övervakning av elektrisk energi av fotovoltaisk inverterare, statistisk analys av ny energiförbrukning av energi, kraftövervakningsbehov för kraftsystemverktyg och intelligenta byggnader. Dess kompletta kommunikationsfunktion är mycket lämplig för olika styrsystem, SCADA -system och Energihanteringssystem.

Egenskaper

Maximal ström 100adirect Access

DIN -järnvägsmontering, standard 4 -modulbredd.

Multifunktionsparametermätning, ger spänning, ström, aktiv effekt, reaktiv kraft, uppenbar kraft, kraft Faktor, fasvinkel, etc.

Tillhandahålla en mängd statistiska data och lokala lagringsfunktioner, såsom tvåvägseffekt, efterfrågan och andra statistiska data. Ge statistik för elförbrukning av elförbrukning under de senaste 12 månaderna och daglig elförbrukningsstatistik under de senaste 31 dagarna

Support RS485 kommunikationsfunktion, baudfrekvens upp till 38400 bps, support Modbus RTU -protokollet.

Stöder ett OptoCoupler Pulse -utgångsgränssnitt och utgångsparametrar kan ställas in.

LCD -uppdateringstid är 1 sekund, Supportmanual eller automatisk Scroll -display (konfigurerbar)

Parametrar

1. Enheten kan mäta och visa
Momentan RMS Värderingar
Nuvarande	Per fas, neutral
Spänning	L-l, l-n
Frekvens	45 till 65Hz
Aktiv kraft	Total och per fas
Kraftfaktor	Total och per fas
Energi Värden (inkludera: import, export, import + export)

Aktiv energi	0 till 9999999.999 KWH
Multi -Tariff Active Energy (T1 - T4)	0 till 9999999.999 KWH
2. Enheten kan mäta och kommunikation läst
Energi Värderingar
Uppenbar energi (total)	0 till 99999999999 jäst
Multitalande reaktiv Energi (T1 - T4)	0 till 9999999.999 Kvarh, inkluderar: import, export, import+export
Månadlig elförbrukning under de senaste 12 månaderna	Total aktiv energi Intervall: 0 till 9999999.999 KWH
Daglig energiförbrukning de senaste 31 dagarna	Total aktiv energi Intervall: 0 till 9999999.999 KWH
3. Enheten kan fastställas
Klassskurs	Modbusadress, baudhastighet, paritetsbit, stopp bit
Systemkonfigurationsklass	Användarlösenord (HMI), kraftsystemtyp
Pulsutgångsklass	Pulsutgångstyp, pulsutgångsbredd, pulsutgångshastighet
Tidsklass	Automatisk rullningsdisplayid, bakgrundsbelyst tid, systemtid (RTC), tariff tid

Specifikation

Elektrisk Egenskaper
Typ av mätning		RMS inklusive harmonik på AC -systemet, Support 1P2W, 3P3W, 3P4W
Mätnoggrannhet	Spänning, ström	Klass 0.5, enligt IEC 61557-12
	Aktiv kraft	Klass 1 / 0,5, enligt IEC 61557-12
	Reaktiv kraft	Klass 2, enligt IEC 61557-12
	Uppenbar kraft	Klass 1, enligt IEC 61557-12
	Aktiv energi	Klass 1 / 0,5S, enligt IEC 62053-22, IEC 61557-12
	Reaktiv energi	Klass 2, enligt IEC 62053-23, IEC 61557-12
	Kraftfaktor	Klass 1, enligt IEC 61557-12
	Frekvens	Klass 0.2, enligt IEC 61557-12
	Harmonisk distorsion	Klass 2, enligt IEC 61557-12
Datauppdateringsfrekvens		1 sekund. Valfri 100 ms
Ingångsspänning	Flotage mjälte (en)	230 VAC (L-N) / 400 VAC (L-L)
	Direktanslutning	Mätt intervall: 85 till 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Frekvensområde	45 till 65 Hz
	Överbelastningskapacitet	2*un i 1 sekund
Inmatning	Uppmätt sortiment	0,005 till 100 A, basström (IB) är 10a
Inmatning	Överbelastningskapacitet	30*IMAX i 0,01 sekund
Pulsutgång	Gränssnittstyp	OPTOCOUPLER
	Pulskonstant	400/100/10/1 IMP / KWH (KVARH) (konfigurerbar)
	Pulsbredd	60/100/200 millisekunder (konfigurerbar), standard är 100millisekunder
	Pulsutgångstyp	Importera/export/total aktiv energi, Importera/export/total reaktiv energi (Konfigurerbar)
	Klass	Klass A, enligt IEC 62053-31
	Ingångsspänning	5 ~ 27 VDC
Pulsindikatorlampa på panelen		Pulskonstant är 400imp/kwh
Realtidsklocka noggrannhet		0,5 s/d

Mekanisk Egenskaper
IP -skyddsgrad (IEC 60529)	Designad till IP51 Front Display, IP30 Meter Body
Dimensioner (w x h x d)	99 x 71 x 65 mm
Monteringsläge	Din järnvägsmontering
Material av meterfodral	UL 94 V-0
Miljö Egenskaper
Driftstemperatur	-25 till+55 ℃
Lagringstemperatur	-40 till+80 ℃
Fuktighet	<90%, icke-kondensering
Föroreningsgrad	2
Höjd över havet	Upp till 2000m
Vibration	10 Hz till 150Hz, IEC 60068-2-6
Elektromagnetisk Egenskaper
Elektrostatisk urladdning	Nivå 4, enligt IEC 61000-4-2 (1)
Immunitet mot utstrålade fält	Nivå 3, enligt IEC 61000-4-3 (1)
Immunitet mot elektriska snabba transienter	Nivå 4, enligt IEC 61000-4-4 (1)
Immunitet mot överspänningar	Nivå 4, enligt IEC 61000-4-5 (1)
Immunitet att genomföra störningar	Nivå 3, enligt IEC 61000-4-6 (1)
Immunitet mot magnetfält	IEC 61000-4-8 (1)
Immunitet mot spänningsdopp	IEC 61000-4-11 (1)
Utstrålade utsläpp	Klass B, enligt EN55011
Dirigerade utsläpp	Klass B, enligt EN55011
Harmonik	IEC 61000-3-2 (1)
(1): Experimenttestet utförs enligt kvalitetskraven för industriella kvalitetsprodukter i IEC61326-1
Säkerhet
Mätkategori	Cat III, enligt IEC 61010-1
Överspärrkategori	Cat III, enligt IEC 61010-1
Isolering	AC -spänningstest: 4kV i 1 minut
Isolering	Impulsspänningstest: 6kV - 1,2/50μs vågform
Skyddsklass	II, enligt IEC61010-1
Kommunikation
Gränssnitt Standard och protokoll	2-tråds Rs485, Modbus RTU
Buad rate	1200 till 38400 bps, standard är 9600 bps
Paritetsbit	Ingen, jämn, udda, standard är ingen
Bit	1 eller 2, standard är 1
Resterid	<100ms
Överföringsläge	halvduplex
Sändningsavstånd	Upp till 1000 m
Max. Bussbelastning	64 st

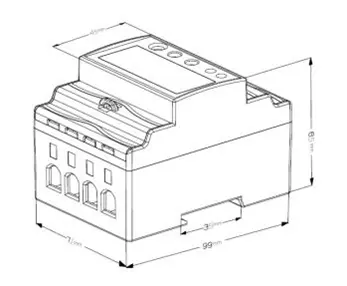

Installationsdimensioner
