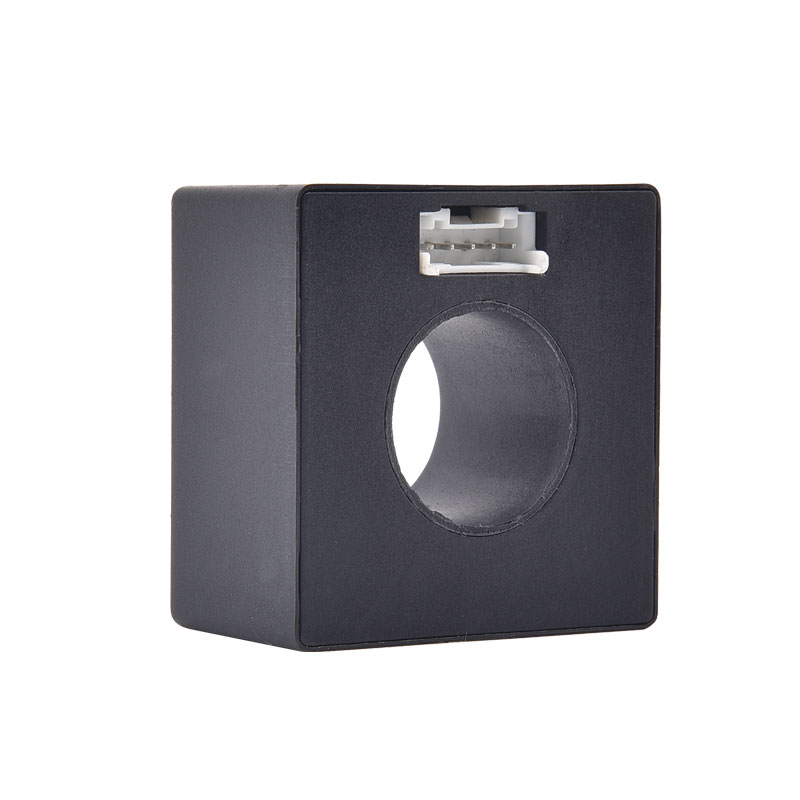

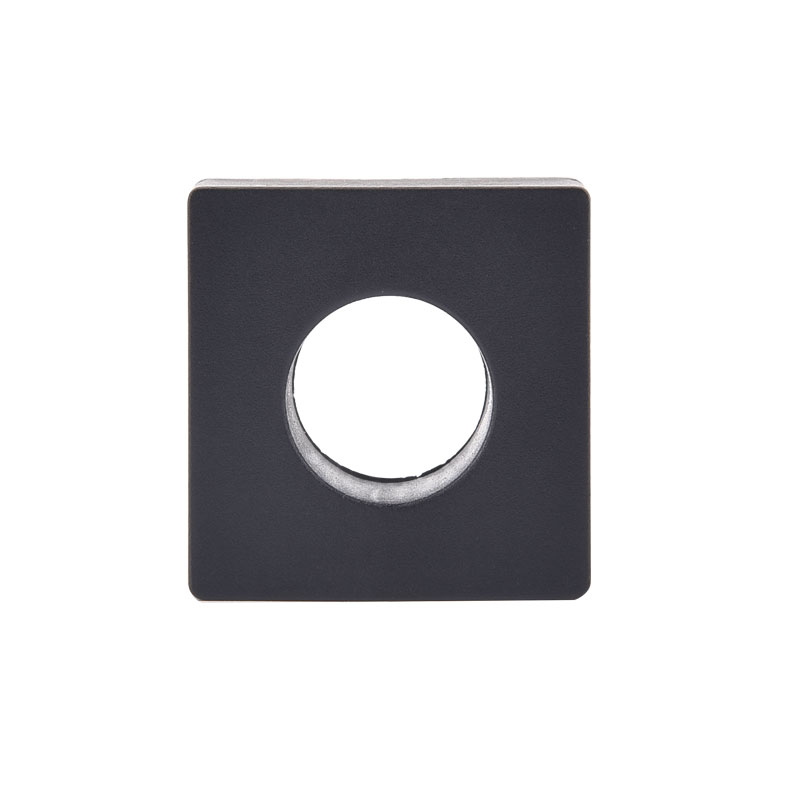

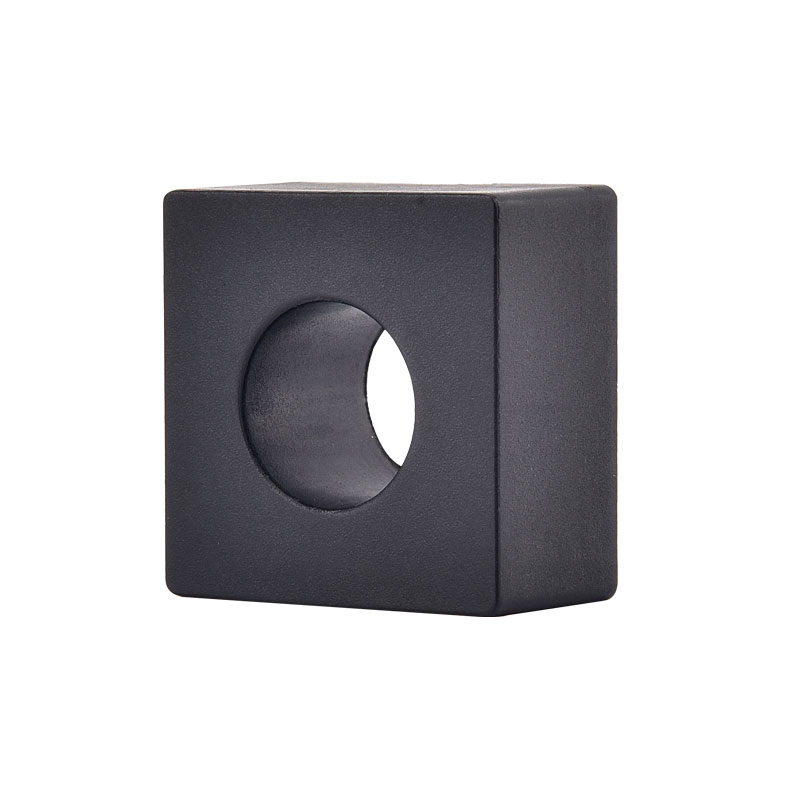

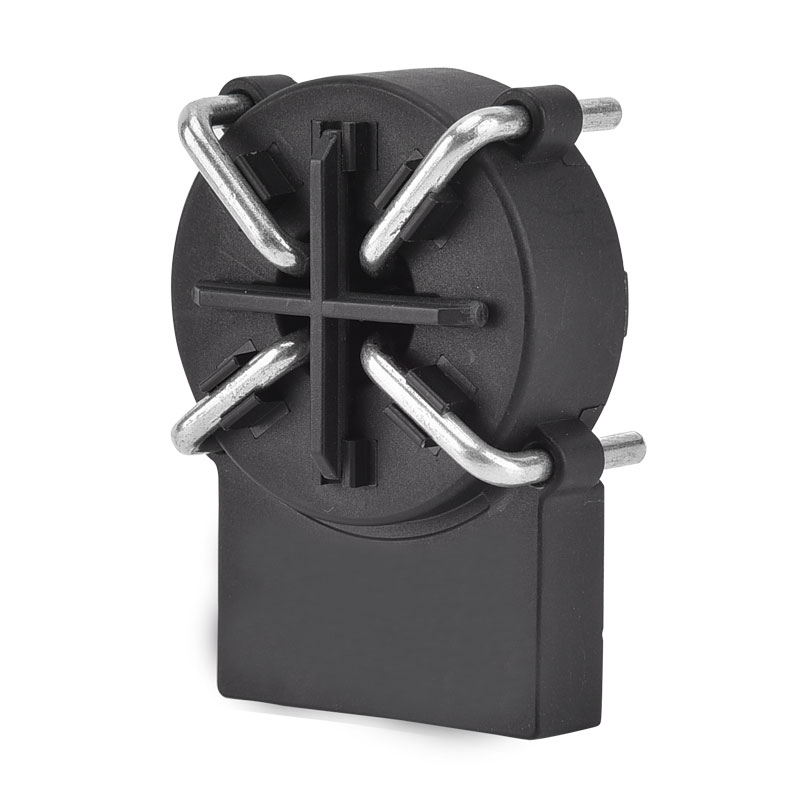

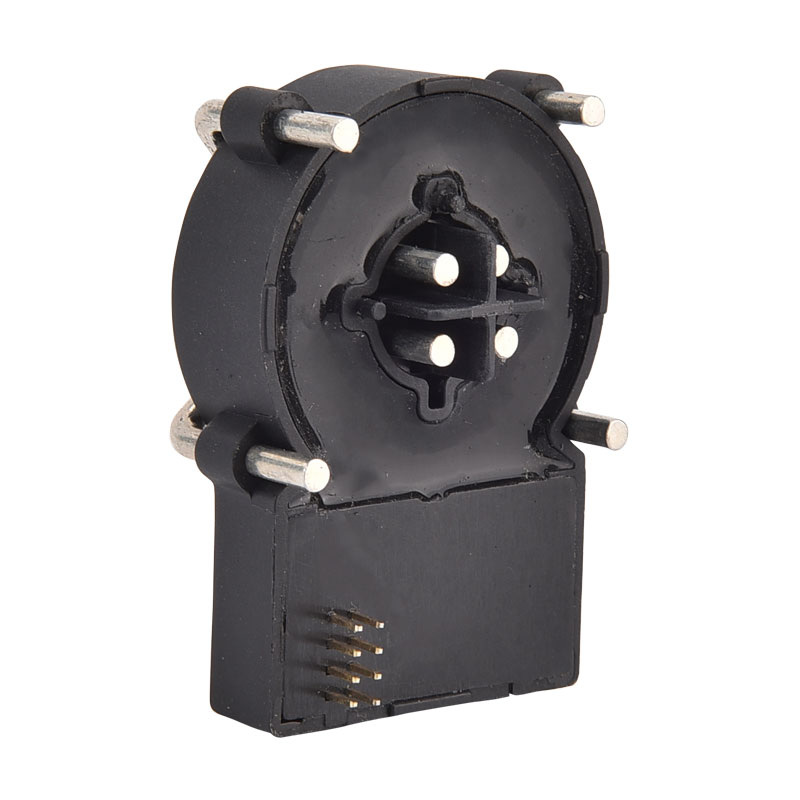

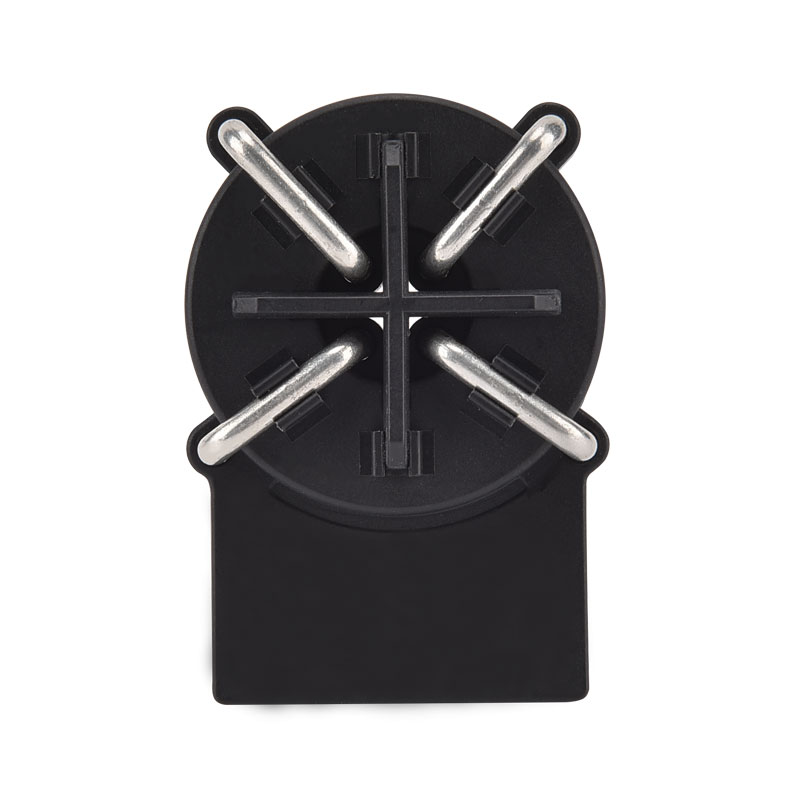

Leakage Sensor med hög exakta B-typ

Xinkong är en professionell hög exakt B-typ läckagesensortillverkare och leverantör med många års erfarenhet. Hög exakta läckagesensor av B-typ kan uppfylla många applikationer, om du är intresserad av våra kvalitetstjänster kan du konsultera oss nu, och vi kommer tillbaka till dig omedelbart. En viktig säkerhetsfunktion för dessa enheter är övervakning av läckströmmen för hela systemet från kraftmoduler mot jorden. Ett defekt system kan bli farligt för människor eller orsaka bränder. Innan det kommer så långt måste kraftmoduler kopplas bort från nätet. Läckströmmen innehåller DC- och AC -komponenter. Därför är en AC/DC-känslig övervakningsenhet nödvändig.

Skicka förfrågan

Produktbeskrivning

Xinkong är en hög exakt B-typ läckagesensortillverkare och leverantör, välkänd för kvalitetstjänst. Wenzhou Xinkong Import & Export Co., Ltd. är ett innovativt företag som integrerar vetenskaplig forskning, produktion och försäljning. Företagets försäljningsnätverk täcker många länder och regioner som Europa och Sydostasien, och dess produktkvalitet och tjänst mottas väl av kunder. Du kan vara säker på att köpa hög exakta läckagesensor av B-typ från oss.

Drag

■ Single Supply +5 V

■ Hög och låg utgång på låg nivå

■ Självtestfunktion

■ Monterad på PCB -kort

Ansökningar

■ Markfeldetektering

■ Laddningsstation för elektrisk fordon

■ Omvandlarläckningsströmdetektering

Standard

■ Tillämplig för IEC 62752 Rest nuvarande krav

■ Tillämplig för IEC 62955 Rest nuvarande krav för RDC-MD

■ Komponenter designade ROHS/räckvidd i full fylld

Översikt

En viktig säkerhetsfunktion för dessa enheter är övervakning av läckströmmen för hela systemet från kraftmoduler mot jorden. Ett defekt system kan bli farligt för människor eller orsaka bränder. Innan det kommer så långt måste kraftmoduler kopplas bort från nätet. Läckströmmen innehåller DC- och AC -komponenter. Därför är en AC/DC-känslig övervakningsenhet nödvändig.

XKCA -seriens resterande strömdetekteringsmodul är allmänt tillämplig, särskilt i offentliga laddningsstationer för elfordon, elmotorcyklar, elektriska cyklar, laddningsavgifter och kraftsäkerhetshantering. Det erbjuder enkel användning och enkel installation.

Typiskt schema för applikation ：

PIN -definition ：

Stiftnummer	Symbol	Stifttyp	Funktioner
1	Vdd	Driva	Modul strömförsörjning, standardspänning 5VDC Spänningsingång som krävs för att vara inom 4,85 ~ 5,15VDC, effektutgångsförmåga> 100mA Strömförsörjning rippel ≤ 150 mV
2	RESA	PRODUKTION	När restströmmen överskrider tröskeln ändras utgångsnivån från botten till hög
3	Gard	Driva	Jord
4	Kal	INPUT	När denna stift genomfördes till 0VDC kommer modulen att beräkna nollpunktsdriften och lagra värdet för att registrera sig i MCU för att avsluta kalibreringsoperationen. När du använder CAL-funktionen måste huvudkretsen vara avstängd för att säkerställa att det inte finns något kvarvarande strömflöde
5	TESTA	INPUT	Innan du startar laddning, utför ett simuleringstest på produkten genom denna stift för att verifiera om produkten fungerar normalt

Egenskaper för elektriska/tillförlitlighet ：

	Röding	Min	Typ	Max	Enhet
1	Primär nominell RMS -ström (1fas / 3fas)		32	80	A
2	Leveransspänning	4.85	5	5.15	V
3	Relativ luftfuktighet			95	%
4	Omgivningstemperatur	-40		+105	℃
5	Omgivningslagringstemperatur	-20		+65	℃
6	Energiförbrukning			≤110	mw
7	Spänningsingång/utgång, låg nivå	0		0.6	V
8	Spänningsingång/utgång, hög nivå	4.2		5	V
9	Teoretiskt designliv		≧ 20		År
10	Drift			≤4000	m

Trip-Current (restströmrelaterade egenskaper) ：

	Wav	Frivillig	Min	Typ	Max	Enhet
1	S-DC	-	3	4.5	6	ma
2	2PDC	-	3.5	5	7	ma
3	3pdc	-	3.1	4.5	6.2	ma

Trip-time (restströmrelaterade egenskaper) ：

	Wav	Frivillig	Nuvarande	Typ	Max	Enhet
1	S-DC	-	6mA	100	1000	MS
2	S-DC	-	60 mA	50	300	MS
3	S-DC	-	200 mA	50	100	MS
4	2PDC	-	60 mA	50	300	MS
5	2PDC	-	200 mA	50	100	MS
6	3pdc	-	60 mA	50	300	MS
7	3pdc	-	200 mA	50	100	MS

NOTRIP-tid (restströmrelaterade egenskaper) ：

	Wav	Frivillig	Nuvarande	Låg-limit-	Enhet
1	Växelström	50Hz	30 mA	∞	MS
2	Växelström	50Hz	60 mA	300	MS
3	Växelström	50Hz	150 mA	80	MS
4	Växelström	50Hz	5A	80	MS

Produktdimension (mm) ：

Obs: Terminaltrådar kan anpassas.

Tidsdiagram ：

■ VDD Power-Up Speed ≤ 5ms/V

■ T1 Som väntetid föreslås det T1 ≥ 100 ms

■ 50ms≤ T2≤100ms, Cal Pin låg tid större än 50 ms, produkten börjar komma in i nollfasen

■ T3≥500ms och vänta på att nollet ska slutföras

■ t4≈400ms, och testet som självtestsignal aktivera måste vänta tills T3 är klar innan den kan tillämpas

■ Trip Pin Output Hög varaktighet TX = 100MS (Verifiera självtestfunktion)

■ Ty = 100ms är Trip Pin High Level Fading Time (inaktiverar Self-Test Verification)

Självtestkrets ：

■ 2 Widing on the ZCT för att generera simualed DC Restström
■ Genom att använda VDD för att generera typiskt värde = 6,53 MADC -simulerad restström
■ Denna ström är det mest begränsade trippingstillståndet för att testa om systemet fungerar korrekt

Digital Signal Flip Threshold ：

■ För att undvika signalsvängningen har snubbla utgångsutgången ställts in med snubbla tröskel och återhämtningströskel

■ När tröpplodet nådde， Den relaterade X-Out Flip ， och när strömmen minskar till återhämtningströskeln , den relaterade X-Out Flip igen, tillbaka till låg nivå tillstånd
