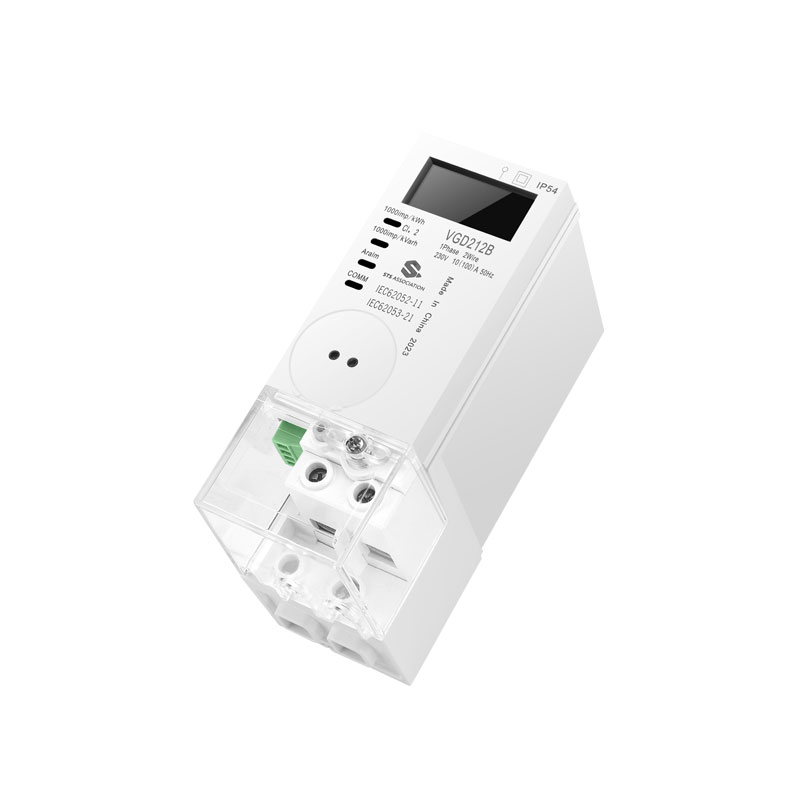

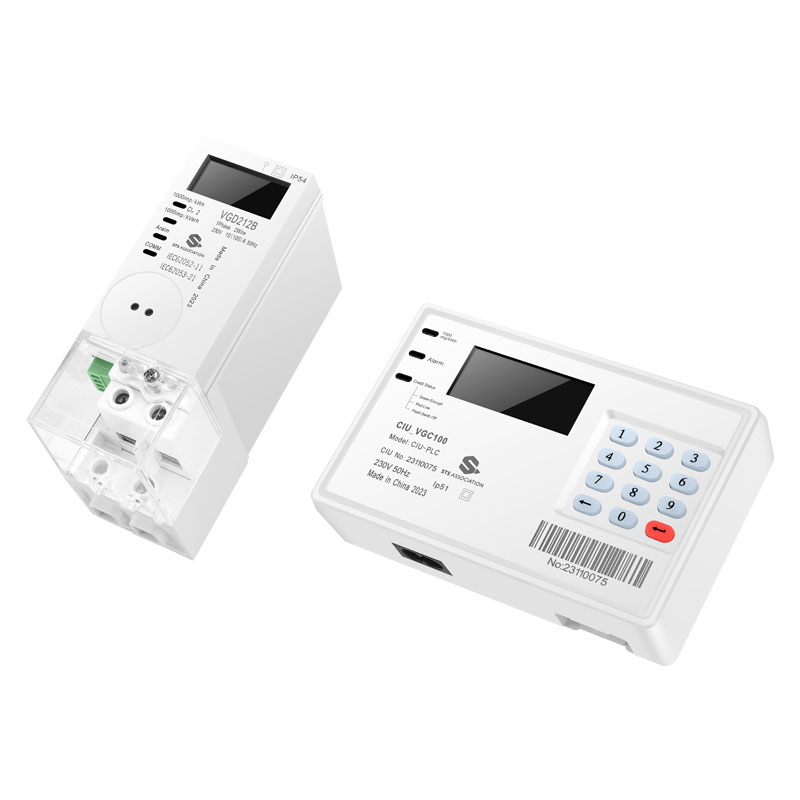

Enfas Din-skena Förbered mätare

Xinkong Enfas din-rail förbered mätare. DENNA mätare designad för privatkunder, ger en stark grund för dina Smart Grid-initiativ.

Produktbeskrivning

Ansökan

1.Multifunktionell smart elmätare för användning i ett enfasnät, tvåtråd.

2. Tillåter direkt mätning av aktiv och passiv energi och parametrar för tre nätverk.

3. Designad för mottagare av alla tullgrupper.

4. Designad för att fungera med alla smarta system i åtanke.

Funktionsegenskaper

1.Mätning

1P2W anslutning ,Direktanslutning

2.Omedelbara värden

Spänning, ström, effekt, effektfaktor, frekvens...

3.Användningstid

Upp till 4 priser, dagligen, veckovis, månadsvis, årligen och specialpriser (upp till 100)

4. Segmenterad LCD-skärm (tillval)

a. Skärmstorlek: 36 mm x 15,6 mm

b. Displayens sifferstorlek: 4,45 mm x 8,8 mm

c. Stor 8-segmentsskärm

d. Konfigurerbar atuomatisk & manuell visningslista

e. Display läsbar utan huvudström

f. Bakgrundsbelysning för att öka läsbarheten i svagt ljus (tillval)

5. Ladda profil

a. Över 90 dagars lagring (3 kanaler, 15 minuters intervall)

b. Lagring:Tid/Status/Energi/Efterfrågan/Omedelbar, Medel/Minsta/Maximala värden för intervallvaraktighet...

c. Intervaller Programmerbara

6. Kommunikationer

a. Optisk port (valfritt)

b. RS-485 Multi-Drop (valfritt)

c. Kommunikation med fjärrsystemet med hjälp av den inbyggda PLC-odulen eller en av de utbytbara kommunikationsmodulerna

d. Standard: IEC 62056-21, DLMS/COSEM, STS

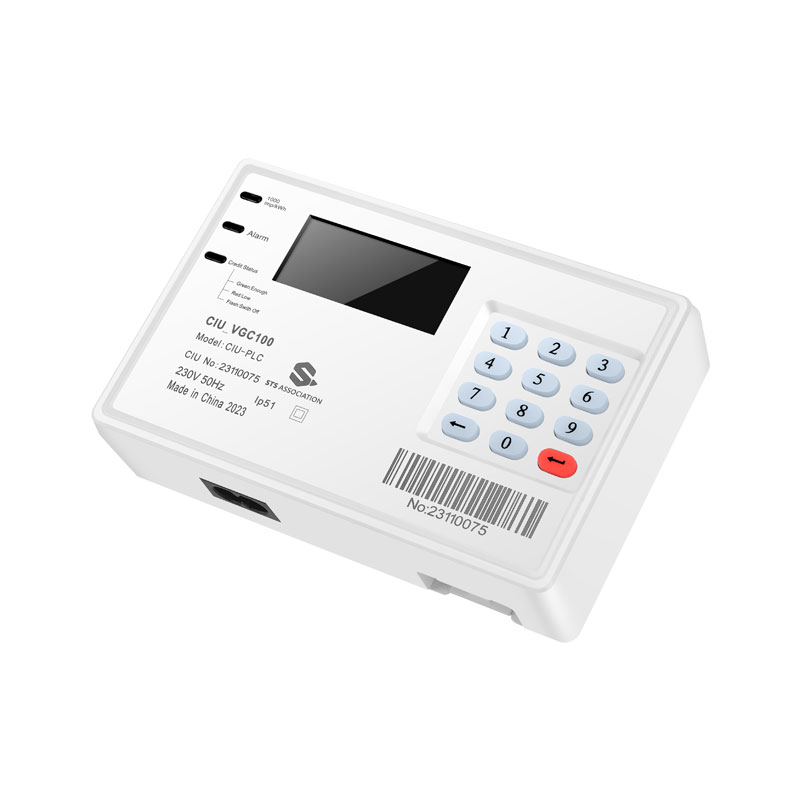

e. Lokal knappsats (valfritt)

7. Händelser & sabotagedetektering & larm

a. Loggning för alla händelser med tidsstämplar & statusord

b. Avancerad sabotagedetektering för lock öppet, terminallock öppet, starkt magnetfält

c. Bypass, omvänd ström, överspänning, underspänning...

8. Säkerhet

a. Säker kommunikation med DLMS/COSEM-protokoll, inklusive auktorisering och kryptering

b.Upp till 4 oberoende säkerhetsnivåer

c.Dataåtkomsthantering för alla portar

Teknisk parameter

Nominell spänning	1.1P2W 120V/240V 2. Driftspänningsområde 80%...120%Un
Nominell(max)ström	5(40)A,5(60)A,5(80)A,5(100)A
Nominell frekvens	50Hzor 60Hz，±5%
Startström	0,4%Ib för aktiv 0,5 % Ib för reaktiv (valfritt)
Noggrannhet	IEC klass 1/2
Mätarkonstant	1000 imp/kWh 1000 imp/kvarh (valfritt)
Kommunikationsportar	Optisk port (valfritt) RS-485 Multi-Drop (valfritt)
RWP & Time backup	RWP & Time backup
Funktionsknapp	Ingen
Elektroniska utgångar	RS485 skruvar
Miljö	Driftområde: -25°C till +60°C Gränsintervall: -40°C till +75°C Förvaringsområde: -40°C till +80°C Relativ luftfuktighet: Upp till 95 % icke-kondenserande i 30 dagar Inträngningsskydd: IP54 (i dörr)
Energiförbrukning	Spänningskrets(aktiv)≤2W Spänningskrets (skenbar) < 10VA Strömkrets ≤ 4VA
Isolationsstyrka EMC	AC spänningstest 4,4kV Impulsspänningstest 8KV Elektrostatiska urladdningar (kontakturladdningar) 8KV Elektrostatiska urladdningar (Lufturladdningar) 15KV Överspänningsimmunitetstest 6KV Snabbt transient burst test 4,4KV Elektromagnetiska RF-fält (80MHz till 2000MHz) 10V/m (med ström), 30V/m (utan ström)
Isoleringsskydd	Klass II
Tätning	Skruva Ultraljudssvetsning
Vikt	Cirka 0,75 kg
Mått (H xBx D)	Med kort anslutningsskydd, 144mmx54mm x 95mm
